Why use Vortex Plate?

Vortex Plate is a specially designed flow-control component used in the suction line of fire pump systems to control turbulent and swirling water flow at the pump intake. When water moves toward a fire pump suction outlet at high velocity, vortex formation can occur, potentially causing turbulence, cavitation, vibration, and damage to rotating pump components such as impellers.

The Anti-Vortex Plate helps reduce the velocity and turbulence of the incoming water and promotes a smoother, more streamlined flow toward the pump suction. By controlling vortex formation and minimizing the possibility of cavitation, it helps reduce wear and tear on pump components and supports reliable fire pump operation.

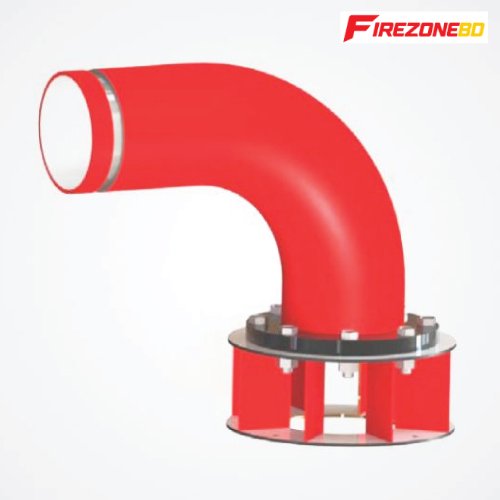

The Bristol Anti-Vortex Plate is designed in accordance with NFPA 20 and NFPA 22 requirements for applications where a tank is used as the suction source for a fire pump. Its streamlined elliptical leading and trailing edges are designed to facilitate smoother water flow.

For maximum flow conditions, the water velocity around the Anti-Vortex Plate is maintained below the specified 1 m/s limit. The plate should be installed with a minimum clearance of 152 mm (6 inches) above the bottom of the tank, as specified for the application.

Product Key Features

• Designed for fire pump suction tank applications.
• Anti-vortex design in accordance with NFPA 20/22.
• Helps control turbulent and swirling water flow.
• Reduces excessive flow velocity at the pump suction.
• Helps minimize the risk of cavitation.
• Helps protect pump impellers and other rotating components.
• Elliptical leading and trailing edges promote streamlined water flow.
• Designed to maintain water velocity below 1 m/s at the Anti-Vortex Plate under maximum flow conditions.
• Minimum recommended clearance above tank bottom: 152 mm (6 inches).
• Simple and effective design for fire water storage tanks.
• Supports reliable fire pump suction conditions.
• Helps reduce wear, vibration, and potential erosion caused by turbulent flow.

Specification Table

Applications

• Fire pump suction tanks
• Fire water storage tanks
• Fire protection water supply systems
• Commercial building fire protection systems
• Industrial fire protection systems
• Factory and warehouse fire water systems
• Pump suction applications requiring vortex control

Q&A:

১. Bristol Anti-Vortex Plate কী?
উত্তর: এটি একটি flow-control component, যা fire pump suction tank-এ পানির vortex ও turbulent flow নিয়ন্ত্রণ করতে ব্যবহৃত হয়।

২. Anti-Vortex Plate কেন ব্যবহার করা হয়?
উত্তর: Pump suction-এর কাছে পানির ঘূর্ণন ও turbulence কমিয়ে smoother water flow নিশ্চিত করতে এটি ব্যবহার করা হয়।

৩. Vortex কী?
উত্তর: Fluid যখন কোনো axis-এর চারপাশে ঘূর্ণায়মান অবস্থায় প্রবাহিত হয়, তখন তৈরি হওয়া swirling flow region-কে vortex বলা হয়।

৪. Vortex fire pump-এর জন্য কেন ক্ষতিকর?
উত্তর: অতিরিক্ত turbulent flow pump-এর vibration, wear and tear এবং cavitation-এর ঝুঁকি বাড়াতে পারে, যা impeller ও অন্যান্য rotating components ক্ষতিগ্রস্ত করতে পারে।

৫. Anti-Vortex Plate কি cavitation প্রতিরোধে সাহায্য করে?
উত্তর: হ্যাঁ। পানির turbulence ও flow condition নিয়ন্ত্রণের মাধ্যমে এটি cavitation-এর ঝুঁকি কমাতে সাহায্য করে।

৬. Bristol Anti-Vortex Plate কোন standard অনুযায়ী ডিজাইন করা হয়েছে?
উত্তর: প্রদত্ত specification অনুযায়ী এটি NFPA 20/22 requirements অনুযায়ী ডিজাইন করা হয়েছে।

৭. Anti-Vortex Plate কোথায় ইনস্টল করা হয়?
উত্তর: সাধারণত fire pump-এর suction source হিসেবে ব্যবহৃত water tank-এর discharge outlet/suction arrangement-এ এটি স্থাপন করা হয়।

৮. Tank bottom থেকে Anti-Vortex Plate-এর minimum distance কত?
উত্তর: প্রদত্ত specification অনুযায়ী minimum distance 152 mm বা 6 inches।

৯. Anti-Vortex Plate-এর কাছে পানির velocity কত রাখা হয়?
উত্তর: Maximum flow condition-এ পানির velocity 1 m/s-এর নিচে রাখার জন্য design করা হয়েছে।

১০. Anti-Vortex Plate ব্যবহারের প্রধান সুবিধা কী?
উত্তর: এটি turbulent flow ও vortex নিয়ন্ত্রণে সাহায্য করে, cavitation-এর ঝুঁকি কমায় এবং fire pump-এর impeller ও অন্যান্য rotating components-এর wear and tear কমাতে সহায়তা করে।
